Red Pitaya STEMlab 125-14 Diagnostic Kit - 診断キット

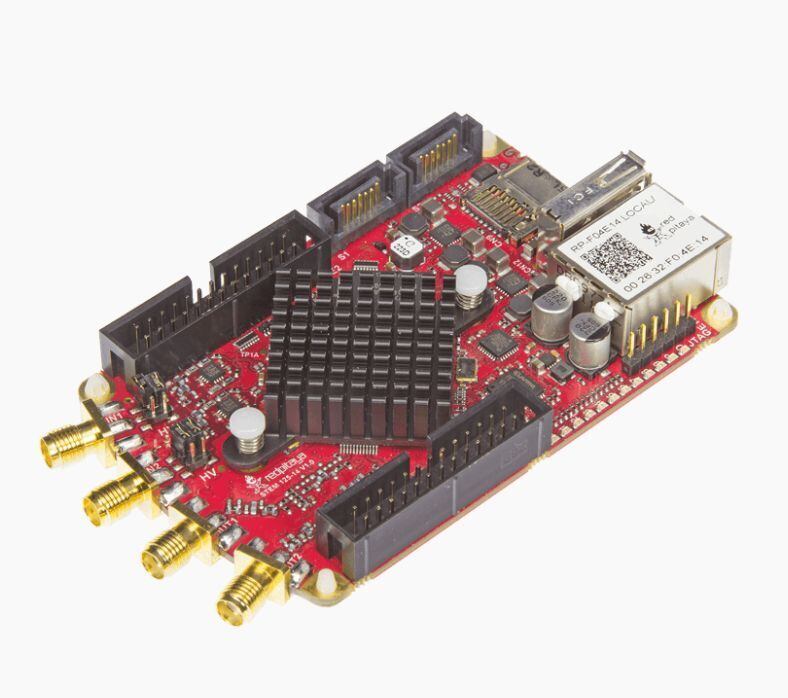

- STEMlab 125-14 ボード： クレジットカードサイズの計測/コントロールツール、14ビット入出力の高精度、プロ環境向け
- スターターキットに、オシロスコーププローブなどのパーツが追加された商品（詳細は下記、キット内容を参照ください）
- Dual Core ARM Cortex A9、FPGA Xilinx Zynq 7010 SOC、RAM 512MB
- RF入力、出力　チャンネル：各2　バンド幅：50 MHz　サンプルレート：125 Msps
- AUX アナログ入力、出力　チャンネル：各4


キット内容：（-* はスターターキットに追加されたパーツです）
- STEMlab 125-14 board
- micro USB power supply adaptor
- microSD card (4 GB) with pre-installed OS
- Ethernet cable (1 m)
-* Logic Analyzer Pro
-* Aluminium case
-* Osciloscope probes x2
-* SMA to BCN adapter x2
-* 50 ohm termination x2
-* SMA T adapter x2
-* WIFI dongle


Features:
- High performance hardware at a surprising price tag.
- Replaces most essential instruments: (Oscilloscope, Spectrum analyser, Signal generator, LCR meter)
- LAN or wireless access from any WEB browser via tablet or a PC regardless of the OS (MAC, Linux, Windows, Android, iOS).
- LabView and MATLAB interface.
- Possibility to make your own application and share it with others.
- Open source software.

RF inputs:
- Number of channels: 2
- Bandwidth: 50 MHz (3 dB)
- Sample rate: 125 Msps
- Input impedance: 1 MΩ / 10 pF
- Connector: SMA-F

RF outputs:
- Number of channels: 2
- Bandwidth: 50 MHz
- Sample rate: 125 Msps
- Load impedance: 50 Ω
- Connector: SMA-F

Auxiliary analog input channels:
- Number of channels: 4
- Nominal sampling rate: 100 ksps
- ADC resolution: 14 bit
- Input voltage range: 0 to +3.5 V
- Input coupling: DC
- Connector: IDC connector

Auxiliary analog output channels:
- Number of channels: 4
- Output type: Low pass filtered PWM
- PWM time resolution: 4ns (1/250 MHz)
- Output voltage range: 0 to +1.8 V

Dimensions: 107 x 60 x 21 mm


Red Pitaya STEMlab ドキュメンテーション
http://redpitaya.readthedocs.io/en/latest/
